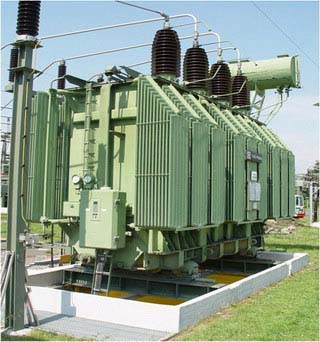

Umspannwerk Trafo

Transformator

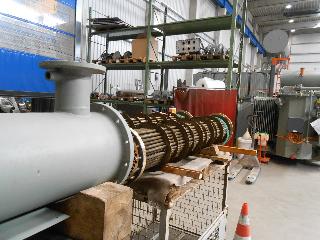

Webmaster im Einsatz Werkstatt TSW - Bochum	Wasser gekühltes Rohrbündel eines Oeltransformators
Urheberrechte beim Webmaster h.d.schmuck

Hab Probleme mit der Einstellung PC

Monat September . 2024

urheberrechte - copy - 2024 schmuck-planet.com

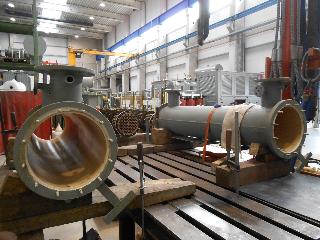

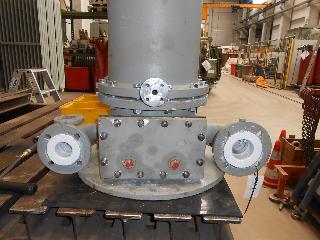

Wasserzulauf und Ablauf	Behälter der Rohrbündel
Rechts und Links wasserzulaufflansche

Für die Verschmutzung und optimale Reinigung wird ein Spezialwerkzeug benutzt , um die Rohre nicht zu schädigen .

Es werden Algen , Schlamm , Fremdkörper und totale Verstopfungen entfernt . Verringert werden Carbonat - Ablagerungen , ohne Einsatz von Chemikalien . Nur mit Wasserreinigung und Spezialwerkzeuge ohne Beschädigungen der einzelnen Rohre .

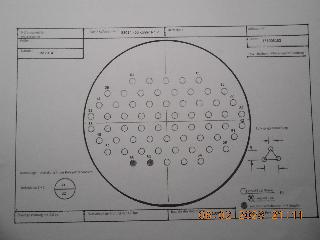

Prüfeinheit Schm.xp. - selbst entwickelt	Prüfungsdokument - selbst erstellt
Bildrechte beim Webmaster

A.) Das Rohrbündel wird horizontal zum reinigen in der vorhandenen Waschkabine abgelegt .

B.) Bürstenset - Antrieb Pressluftbohrmaschine . Max 300 Umdrehungen / pro . Minute .

C.) Rohrlänge ca . 1600 mm / Rohrdurchmesser 14 mm .

D.) Reinigungszeit eines Rohrelementes ca . 1,5 bis 2,0 min . eventuell mehr bei Totalverschmutzung .

E.) Bei 181 Rohrelementen beträgt der Zeitaufwand ca . 4,5 Std .

F.) Außenreinigung des Rohrbündels wird mit einem " Kärcherdampfstrahler " vorgenommen . Zeitaufwand hier etwa 1 Std .

G.) Abblasen mit Pressluft in horizontaler und vertikaler Lage des Rohrbündels .

H.) Nach diesem Vorgang , in den Vakuumofen , um verbleibende Wassernässe zu beseitigen .

I.) Nach Trocknung des Rohrbündels im Vakuumofen kann die Druckprüfung mittels Prüfeinheit , die ich selbst entwickelt und aufgebaut habe, vorgenommen werden .

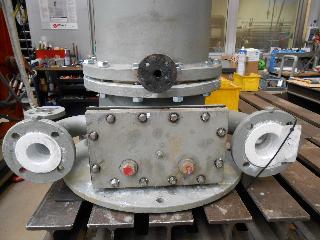

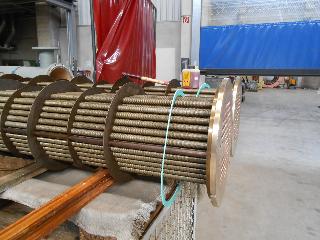

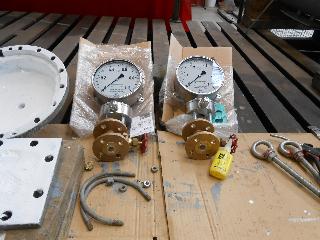

Rohrbündel - Spezialreinigung vorgenommen	Druckamaturen wasserseite in bar anzeige
Bilder urheberrechte webmaster h.d.schmuck

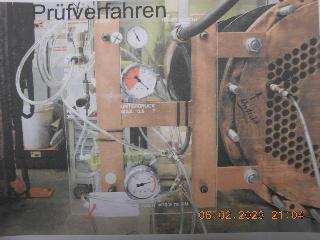

Prüfeinheit - meine Erfindung	verschiedene Prüffunktionen getestet - Dichtigkeitsprüfung
Bild urheberrechte beim Webmaster

Wasserseite mit spezialfarbe gestrichen	Montage des Deckels
urheberrechte h.d.schmuck

2015 erstes mal angewendet	Bitte weiter lesen
Druckprüfung - Vorgang mit 4 bar Luftdruck

1.) An der Eintritt und Austrittseite des Wasserkreislaufes wird auf der Thermometerseite ein Blindflansch mit Gummidichtung 4 mm /s mont . . Und das entsprechende Orginalthermometer abgedichtet und eingeschraubt .

2.) An der Druckmanometerseite ( rechts ) wird der Wasserprüfflansch mit Absperrhahn und Klingersieldichtung 2 mm / S mont . .

3.) Das Orginaldruckmanometer 0 bis 10 bar - G 1/2 zoll wird am Orginalanschluss mit Dichtungsband P.T.F.F. - 12 mm x 0,1 mm 60 g/m2 abgedichtet und eingeschraubt .

4.) An der Umkehrdeckelseite wird der G 1/2 zoll Anschluss mittig genutzt , um eine Entlüftung mit Absperrhahn und Entlüftungsschlauch zu mont . .

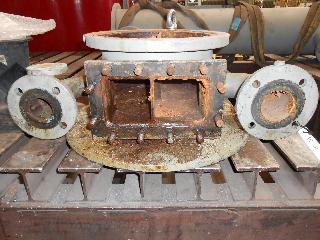

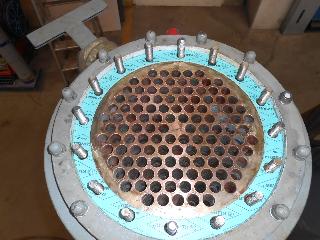

Alte Dichtung und einzelne verstopfte Rohre.	Gummistreifen - Dreiwege umlaufseitig erneuert
Bilder urheberrechte webmaster

5.) Beginnen mit Wasserprüfdruck . Die Wasserzufuhr ist solange auszuführen , bis aus dem Entlüftungsschlauch Wasseraustritt stattfindet . Der Absperrhahn ist am Entlüftungsschlauch zu schließen .

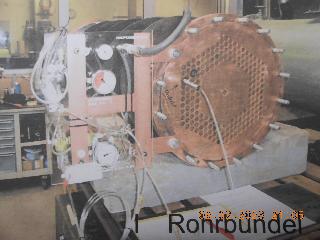

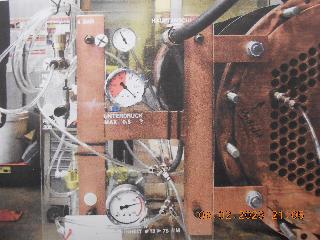

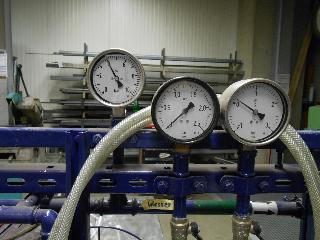

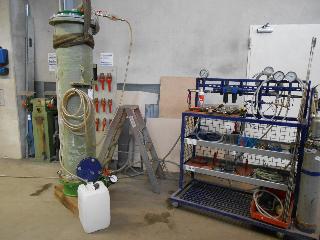

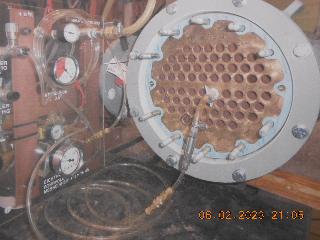

Angeschlossene Prüfeinheit	Anzeigemanometer Wasser und Luft
Prüfeinheit zur Prüfung der Dichtigkeit

6.) Der Druckaufbau ist am Druckmanometer jetzt ersichtlich . Ist der Prüfdruck von 4.0 bar erreicht , wird die Wasserzufuhr durch den Absperrhahn an der Fußkammerseite geschlossen .

7.) Der Prüfdruck sollte über eine längere Prüfzeit stabil sein . Mindestens 3 Std . oder maximal eine 12 Std . Prüfzeit .

8.) Abschluss der Prüfung - Dokumentation erforderlich . Alle Druckprüfungsanbauteile sind zu entfernen , um eine weitere Montage auf dem Kühlergestell mit Rohrleitungen usw . zu ermöglichen .

9.) Bemerkung : Änderungen vorbehalten .

Im Moment bereiten wir die Inhalte für diesen Bereich vor. Um Sie auf gewohntem Niveau informieren zu können, werden wir noch ein wenig Zeit benötigen. Bitte schauen Sie daher bei einem späteren Besuch noch einmal auf dieser Seite vorbei. Vielen Dank für Ihr Interesse! Außerdem bedanke ich mich bei der Unterstützung meines Auftrages und mehrere Jahre Aufenthalt ( Arbeitsvertrag ) bei der TSW - Bochum , bei der ich sehr erfolgreich war und mit viel Herz - Gefühl , meine Aufgaben in diesem speziellen Bereich erfüllen durfte. Danke , an meine Arbeitskollegen , die mich meistens unterstützt haben .

Info

IT - Info

Wärmeaustauscher - intern TSW - Bochum Kom . 13100079 I - II .

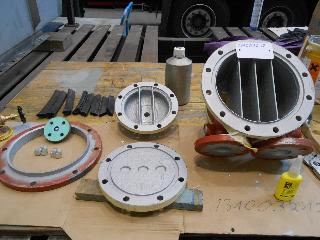

Vorhandener Orginalumkehrdeckel mit neuer Klingersieldichtung mont . . Und den 1/2 zoll Anschluss mit Prüfmesseinheit 4 bar anschließen .

An der Fußkammerflanschseite ist der Dichtungsflansch zu mont . ,der das gesammte Rohrbündel , mit den einzelnen Kühlrohren dicht verschließt . Der Flanschdeckel ist mit einem 0 bis 6 bar Manometer bestückt .

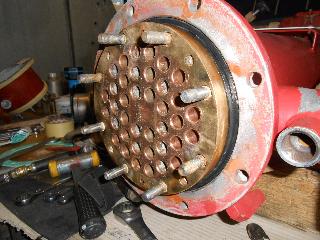

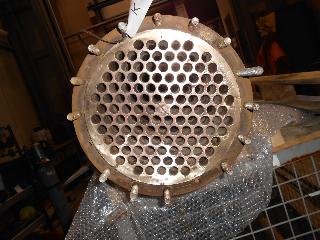

verstopfte einzelrohre

Wassereintrittsrohre  32 % mit Algen verstopft

Den Druckaufbau von max 4 bar beginnen . Ist der Druck erreicht , wird das Einlassventil ( Regler )  geschlossen .

Wird ein sofortiger Druckabfall festgestellt , wird diese Prüfung abgebrochen und eine Prüfung der einzelnen Rohrelemente vorgenommen . Dafür werden die montierten Anbauteile entfernt .

demontage

17.04.2014

Ist ein sofortiger Druckabfall nicht festzustellen , wird der Prüfdruck ca . 3 Std . überprüft . Ist kein Druckabfall nach dieser Zeit zu verzeichnen , entfällt die Enzelprüfung der einzelnen Rohre nach eigenem Ermessen eventuell .

Eine Dokumentation der Überprüfung wird generell vorgenommen anhand der vorgedruckten Formulare .
